ONDULINE TILE

Pilihan Warna
DESKRIPSI
Keunggulan Utama
Ringan
Warna Lebih Menarik
Tidak Berisik
Lebih Aman Terhadap Gempa
Ringan
Warna lebih menarik
Tidak berisik

ONDULINE TILE MEMBERIKAN KENYAMANAN DARI SUARA BERISIK HUJAN DENGAN PADUAN WARNA 3D YANG UNIK

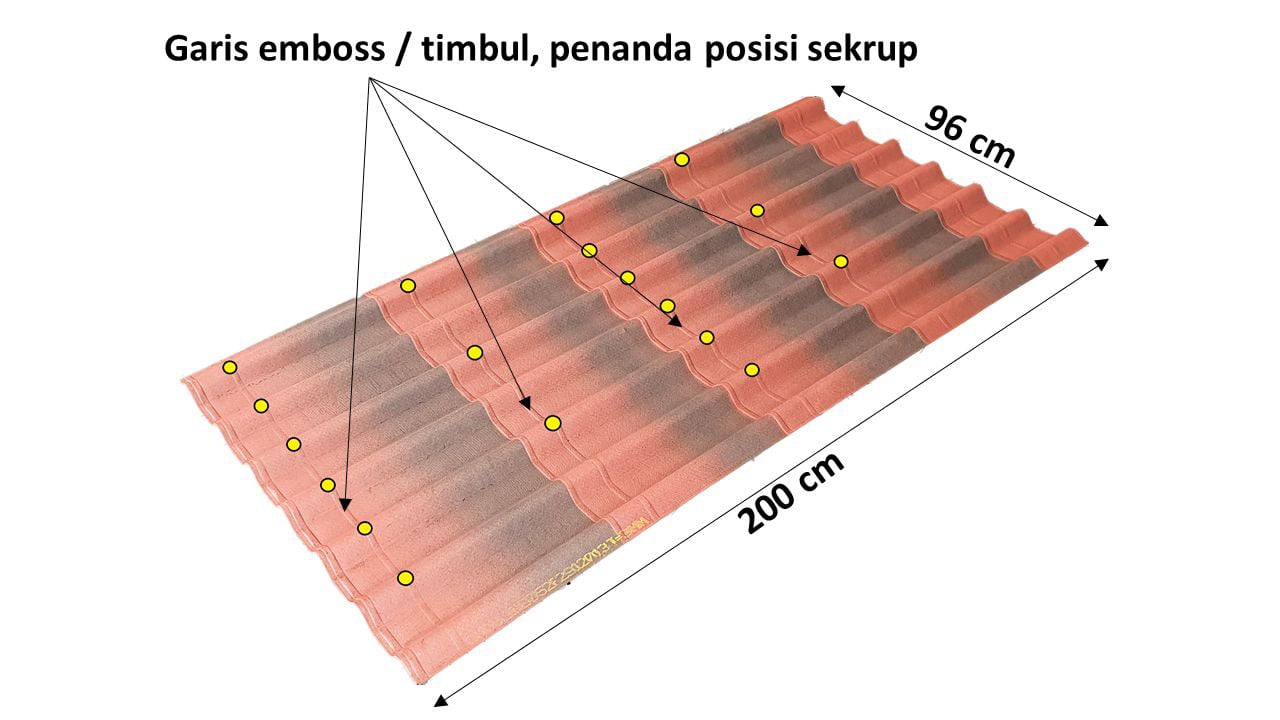

ONDULINE TILE  ini dirancang dengan menampilkan garis timbul (emboss), sehingga memudahkan Anda untuk:
1. Menentukan overlap (tumpang tindih atap) tanpa perlu kesulitan mengukur.
2. Menjaga kelurusan pemasangan serta pemotong lembaran
3. Memudahkan penentuan posisi sekrup, sehingga posisi sekrup lurus dan rapi.

Ringan
 Hanya memiliki berat 6,1 kg/lembar (4kg/m2 ).

Lebih Aman terhadap Gempa
Memiliki bobot yang ringan dan sistem penyekrupan yang kuat menggunakan Speedy Screw sehingga membuat Onduline Tile cocok untuk daerah yang rawan gempa

 Tidak Berisik saat Hujan
Memiliki kelebihan dalam meredam suara (Rw = 28dB), sehingga dapat mengurangi kebisingan karena air hujan.

Garansi Kebocoran
Garansi kebocoran selama 15 tahun**.
**syarat dan ketentuan berlaku.

Tidak Berkarat/Korosi
Tidak mengandung unsur metal dan besi

Ramah Lingkungan
Diproduksi dengan menggunakan material yang aman dan menghasilkan produk yang ramah lingkungan (carbon footprint : 4 kg eq CO2 /m2 ).

Pemasangan Cepat
Ringan dan Fleksibel, memberikan kemudahan dan kecepatan pada saat pemasangan atap, sehingga lebih menghemat biaya aplikasi dan biaya rangka atap ( pemasangan menggunakan baja ringan).

Tahan Angin Hingga 346 km/jam
Tahan Angin Hisap/Tekan sehingga cocok untuk wilayah rawan angin kencang dan bisa menahan angin hingga 246 km/jam

Aman
Onduline Tile terbebas 100% dari unsur asbestos dan tidak memiliki sudut yang tajam sehingga tidak akan melukai orang.



tile


Spesifikasi

Panjang  200 cm
Lebar  97 cm
Profil  7 Corrugation + 6 flats
Pengulangan  14,6 cm
Tinggi Gelombang  3,8 cm
Lebar Gelombang  9,7 cm
Tipe  DR
Berat/Lembar  6,1 kg
Berat / m2  4,14 kg/m2
Tebal   0,3 cm
Luas gross  1,94 m2
(pitch 5- 10)  (full deck,/ reng jarak 22,5 cm)
Coverage suface  1,3 m2
(pitch >100) (reng jarak 45cm)
Coverage suface 1,57 m2



rabung

RABUNG / NOK STANDARD
Nok/Rabung yang lebar & fleksibel, yang diperlukan atap dengan kemiringan > 60% atau pada bangunan besar. Tidak memerlukan aksesoris kekedapan air.

UKURAN :
100 x 50 cm

WARNA :
RED

screw

SPEEDY SCREW
Self drilling screw dapat digunakan untuk baja ringan dan baja berat s.d 2 mm.

UKURAN :
65 mm

WARNA :
Red

Verge

VERGE STANDARD
Didesain untuk menyediakan finishing listplank samping atap.
UKURAN :
100 X 40.5 cm

WARNA :
Red

onduband

ONDUBAND
Flashing kedap air juga sekaligus juga ventilasi pada jurai luar. Dapat diaplikasikan pada pertemuan antara atap dan dinding sehingga mengatasi kebocoran. Dapat juga diaplikasi jika ada genteng yang rusak karena salah penyekrupan.

UKURAN :
5 m x 10 cm
10 m x 20 cm

PILIHAN WARNA :
- Aluminium (Lead)
- Red



APLIKASI
Proyek Oduline Tile Pasar
Proyek Oduline Tile Sekolah
Proyek Oduline Tile Resort
RPTRA Pulau Seribu
PANDUAN PEMASANGAN & DOKUMEN
PANDUAN PEMASANGAN

Pemasangan atap harus mengikuti ketentuan teknis agar aman dan tahan lama.

Dokumen Pendukung
